złącza SMA i RPSMA również niestandardowe
Email Drukuj PDF

Złącza SMA oraz złącza RP SMA:

KATALOG ONLINE
KATALOG PDF DLA KONEKTORÓW SMA I
KATALOG PDF DLA KONEKTORÓW SMA II (FIELD REPLACEABLE - 27GHz)

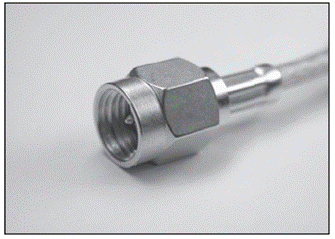

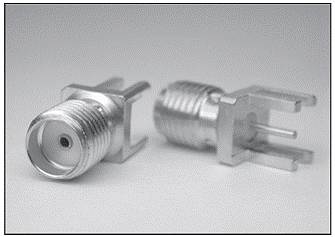

Złącze męskie jest również powszechnie określa się jako "wtyczka", "wtyk", "plug", natomiast żeńskie złącze jest również znany jako "gniazdo" i "jack".

Złącze powinno być dokładnie sprawdzane przed każdym użyciem, a także wszelkie zanieczyszczenia powinny być czyszczone sprężonym powietrzem. Prawidłowo obsługiwane, SMA powinno zapewnić żywotnosc ponad 500 cykli połaczeniowych przy zachowaniu zdefiniowanych parametrów mechanicznych i klimatycznych.

SMA jest zazwyczaj przystosowane do pracy w zakresie częstotliwości od DC do 18 GHz, Jyebao posiada w swojej ofercie złącza SMA pracujące do 27 GHz, są to specjalne konektory zapewniające prawidłowe działanie na tak dużych częstotliwościach pod wzgledami zarówno mechano-klimatycznymi jak i kompatybilności elektromagnetycznej są one stosowane do łączenia układów mikropaskowych b.w.cz. z odpowiednimi liniami mikrofalowymi (np linią mikropaskową).

Istnieją modyfikacje złącz SMA przystosowane 34GHz (złącza typu 3.5mm) i do 46GHz (typu 2.9mm). oraz w wyższych zakresach. (2.4mm , i 1.85mm)

Odmianą złącza SMA jest złącze nazywane RP-SMA lub RSMA (Reverse polarity SMA ) mające te same rozmiary, jedynie we wtyku i gnieździe zamienione są wersje męska i żeńska. Termin "odwrotną polaryzacją" może wydawać się mylące dla niektórych nie-WiFi inżynierów radiowych, jak polaryzacja gdzie indziej w literaturze RF może odnosić się do polaryzacji elektromagnetycznej, a nie zmiana płci (w tym przypadku zastępuje widelec do naczynia i vice versa ).



SMA connectors are precision connectors for microwave applications up to 18GHz. The main features are high mechanical strength, high durability and low VSWR>
