złącza współosiowe N, różne typy
Email Drukuj PDF

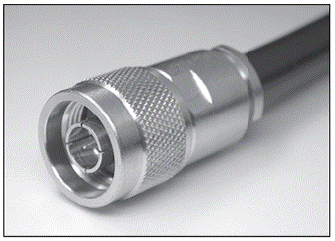

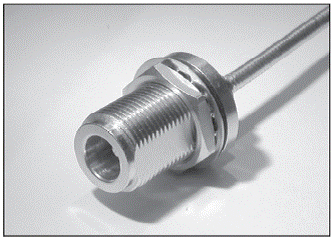

Złącza N:

KATALOG ONLINE

Złącze w całości gwintowane opracowane przez Paula Neilla stąd nazwa N

Pierwotnie było to złącze przeznaczone do transmisji sygnałów do 1GHz w zastosowaniach wojskowych, ale dziś typ N obsługuje bezproblemowo połączenia do 11 GHz , obecnie nawet do 18 GHz. Dostępne w wersjach 50 i 75ohm, stosowane w infrastrukturze sieci komórkowych sieciach bezprzewodowego Internetu, systemach przywoławczych, zastosowaniach specjalistycznych, w tym wojskowych.

Sposób zarabiania złącz na przewodzie zależy nie tylko od typu przewodu, lecz także i od rodzaju złącza. Istotne są wszystkie wymiary zdefiniowane w instrukcji obrabiania: długość, na jakiej usuwana jest izolacja zewnętrzna, ekran (oplot) oraz jak długi ma być przewód wewnętrzny. Dostosowanie się do zaleceń umożliwia spełnienie wymagań elektrycznych i mechanicznych.




The type N coaxial connector continues to maintain its popularity for microwave applications. This standard size coaxial connector has experienced improved design over the years. Designed for use in all systems where very good R.F. and mechanical performance is critical whether it be at low or high frequencies, particularly used on panels leading from the miniature types on the inside of the equipment. N connectors are available with 50 ? or 75 ? impedance. The useful frequency range extends to 11GHz, depending on the connector and cable type. The screw type coupling mechanism provides a sturdy and reliable connection.Inner conductors of 75? have a smaller diameter then those of 50?. Therefore 50? and 75? connectors should not be mated with each other.
